Termowizja, geofon i kamera inspekcyjna — jak odczytać sygnały ukrytego przecieku w instalacji

Wilgoć pojawia się na ścianie lub posadzce zazwyczaj w znacznej odległości od faktycznego miejsca awarii. Woda wnika w strukturę budynku, bezszelestnie wędruje po rurach, stropach czy warstwach izolacji, po czym ujawnia się tam, gdzie napotka najmniejszy opór. Tradycyjne metody poszukiwania usterki polegają na rozkuwaniu tynków na podstawie przypuszczeń, co generuje wysokie koszty i niszczy wykończenie wnętrz. Współczesna diagnostyka pozwala uniknąć demolowania łazienki czy salonu, opierając się na precyzyjnych urządzeniach pomiarowych.

Termowizja w wykrywaniu ukrytych zmian temperatury

Kamera termowizyjna bezdotykowo rejestruje promieniowanie podczerwone i przedstawia dokładny rozkład temperatur na badanej powierzchni. Wyciekająca z instalacji woda wpływa na otoczenie na dwa sposoby, zależnie od specyfiki rurociągu. W przypadku pęknięcia rury z ciepłą wodą użytkową bądź uszkodzenia ogrzewania podłogowego, anomalia powoduje wyraźne, lokalne nagrzewanie się muru. Z kolei przy awariach układu wody zimnej dochodzi do powolnego, lecz nieustannego parowania. Zjawisko to skutkuje zauważalnym punktowym ochłodzeniem mokrego materiału budowlanego.

Takie różnice widoczne są na ekranie urządzenia jako silnie kontrastujące plamy. Technika ta błyskawicznie obrazuje kształt i zasięg zawilgocenia pod tynkiem lub panelami. Termowizja nie zawsze potrafi jednak wskazać milimetrowy punkt pęknięcia. Dzieje się tak, gdy przewody biegną bardzo głęboko w grubej ścianie nośnej. Odczyt bywa równie trudny, jeśli wyciek jest śladowy i różnica temperatur całkowicie zaciera się na dużej płaszczyźnie posadzki.

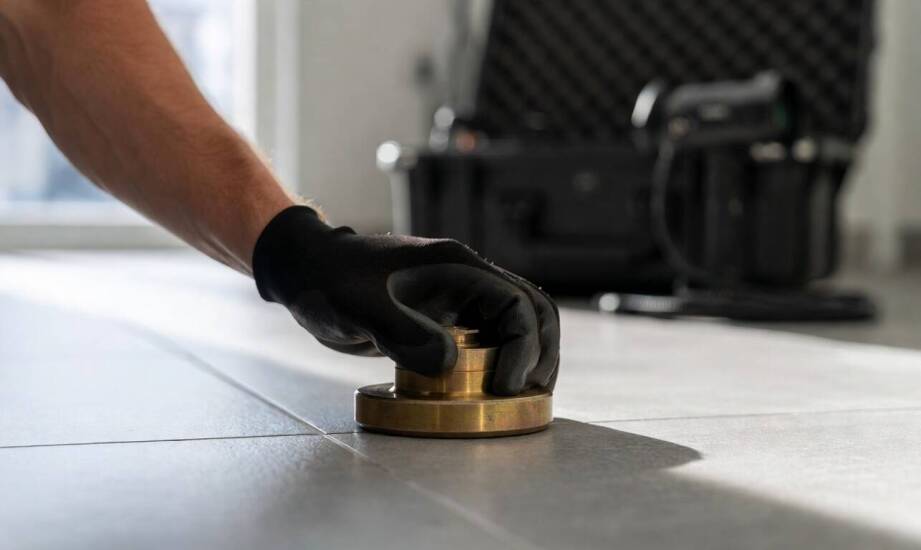

Geofon i akustyczna analiza przepływającej wody

Urządzenie nasłuchowe funkcjonuje na zasadzie elektronicznego wzmacniania fal akustycznych. Wydostająca się pod wysokim ciśnieniem ciecz generuje specyficzne drgania. Dźwięk ten przypomina stłumiony szum lub miarowe kapanie, a specjalistyczny geofon wychwytuje go przy użyciu czułych mikrofonów kontaktowych. Najwyższą skuteczność nasłuchu uzyskuje się na instalacjach ze stali i miedzi, ponieważ metale doskonale przewodzą fale dźwiękowe na duże odległości.

Trudności pojawiają się w nowoczesnym budownictwie zdominowanym przez systemy z tworzyw sztucznych. Polietylen (PEHD) oraz polichlorek winylu (PVC) silnie tłumią wibracje uciekającej wody. Zjawisko to ogranicza zasięg mikrofonu i wymaga gęstszego siatkowania punktów pomiarowych. Interpretacja sygnałów bywa także zaburzana przez zewnętrzne hałasy. Ruch uliczny, szum pracującej pralki czy nawet silny wiatr wymuszają na operatorze dużą wprawę w odfiltrowywaniu naturalnego tła akustycznego budynku.

Kamery inspekcyjne oraz dodatkowe testy szczelności

Sytuacje z niejednoznacznymi wynikami pomiarów temperatury i dźwięku wymagają weryfikacji bezpośrednio wewnątrz instalacji. Miniaturowa kamera wsuwana do pionów kanalizacyjnych i rur wodociągowych pozwala wizualnie ocenić stan wewnętrznych złączy, uszczelek oraz ciągłości rurociągu. Sprzęt swobodnie nawiguje przez zakrzywienia, przekazując obraz o wysokiej rozdzielczości na zewnętrzny monitor.

Przy ukrytych mikropęknięciach diagności decydują się na wtłoczenie do opróżnionej sieci bezpiecznego gazu znacznikowego. Mieszanina wodoru i azotu ulatnia się przez najmniejsze szczeliny, przenika przez warstwy jastrychu i zostaje błyskawicznie wykryta przez elektroniczne czujniki. Bezinwazyjna lokalizacja wycieku we Wrocławiu kończy etap diagnostyki i umożliwia punktowe otwarcie posadzki. W praktyce firmy Aquapatrol Robert Kornecki, od dwudziestu lat diagnozującej takie usterki, po usunięciu awarii od razu wdraża się proces specjalistycznego osuszania. Blokuje to gnicie materiałów i rozwój groźnej dla zdrowia pleśni.

Łączenie technik pomiarowych przy trudnych awariach

Opieranie się na pojedynczym urządzeniu zdaje egzamin jedynie w nieskomplikowanych awariach o bardzo czytelnych objawach. Rozległe i trwające od tygodni zalania podposadzkowe wymagają krzyżowania danych pochodzących z kilku niezależnych źródeł. Nakładanie na siebie mapy termicznej, odczytów akustycznych oraz raportów z prób gazowych ułatwia bezbłędne trafienie w punkt pęknięcia.

Właściwe rozpoznanie problemu oznacza logiczne dopasowanie narzędzi pomiarowych do zastosowanych materiałów budowlanych oraz zaobserwowanego przebiegu wilgoci. Ograniczenie prac wyburzeniowych chroni oryginalną strukturę wykończenia. Rzetelnie zebrana na tym etapie dokumentacja techniczna stanowi mocny dowód dla ubezpieczyciela nieruchomości. Pozwala to na bezgotówkowe zlikwidowanie szkody i pokrycie kosztów profesjonalnego osuszania bez obciążania portfela właściciela.
